Aplikasi Palang Kereta Api Otomatis
(Sensor Vibrasi, IR, Magnet, Thermistor)
1. Tujuan[Kembali]
Alat :
1. DC Voltmeter
VOLTMETER DC adalah alat ukur yang berfungsi untuk mengetahui beda potensial tegangan DC antara 2 titik pada suatu beban listrik atau rangkaian elektronika.
Bahan :
Resistor memiliki nilai hambatan yang berfungsi untuk menghambat dan mengatur arus listrik yang mengalir dalam rangkaian. Resistor memiliki dua pin untuk mengukur tegangan listrik dan arus listrik dengan resistensi tertentu yang dapat menghasilkan tegangan listrik diantara kedua pin. Nilai tegangan terhadap resensi berbanding lurus dengan arus yang mengalir.
Transistor adalah alat semikonduktor yang dapat digunakan sebagai penguat sinyal, pemutus atau penyambunng sinyal (switching). Transistor memiliki tiga kaki elektroda, yaitu basis, kolektor, dan emitor.Pada rangkaian kali ini digunakan transistor 2SC1162 bertipe NPN. Transistor ini diumpamakan sebagai saklar, yaitu ketika kaki basis diberi arus, maka arus pada kolektor akan mengalir ke emiter yang disebut dengan kondisi ON. Sedangkan ketika kaki basis tidak diberi arus, maka tidak ada arus mengalir dari kolektor ke emitor yang disebut dengan kondisi OFF. Namun, jika arus yang diberikan pada kaki basis melebihi arus pada kaki kolektor atau arus pada kaki kolektor adalah nol (karena tegangan kaki kolektor sekitar 0,2 - 0,3 V), maka transistor akan mengalami cutoff (saklar tertutup).
4. Motor
Motor Listrik DC atau DC Motor adalah suatu perangkat yang mengubah energi listrik menjadi energi kinetik atau gerakan (motion). Motor DC ini juga dapat disebut sebagai Motor Arus Searah. Seperti namanya, DC Motor memiliki dua terminal dan memerlukan tegangan arus searah atau DC (Direct Current) untuk dapat menggerakannya.
5. Relay
Relay adalah Saklar (Switch) yang dioperasikan secara listrik dan merupakan komponen Electromechanical (Elektromekanikal) yang terdiri dari 2 bagian utama yakni Elektromagnet (Coil) dan Mekanikal (seperangkat Kontak Saklar/Switch). Relay menggunakan Prinsip Elektromagnetik untuk menggerakkan Kontak Saklar sehingga dengan arus listrik yang kecil (low power) dapat menghantarkan listrik yang bertegangan lebih tinggi.
6. Battery
Baterai merupakan alat yang mengubah energi kimia yang tersimpan menjadi energi listrik. Pada percobaa ini, baterai berfungsi sebagai sumber daya.
Light Emitting Diode atau sering disingkat dengan LED adalah komponen elektronika yang dapat memancarkan cahaya monokromatik ketika diberikan tegangan maju. LED merupakan keluarga Dioda yang terbuat dari bahan semikonduktor. Warna-warna Cahaya yang dipancarkan oleh LED tergantung pada jenis bahan semikonduktor yang dipergunakannya.
9. Sensor Reed Switch Magnet
Sensor Magnet adalah Alat yang akan terpengaruh Medan Magnet dan akan memberikan perubahan kondisi pada keluaran, seperti layaknya saklar dua kondisi (on/off) yang digerakkan oleh adanya medan magnet disekitarnya. Biasanya sensor ini dikemas dalam bentuk kemasan yang hampa dan bebas dari debu, kelembapan, asap maupun uap.
10. Sensor IR
Sensor Infrared adalah komponen elektronika yang dapat mendeteksi benda ketika cahaya infra merah terhalangi oleh benda. Sensor infared terdiri dari led infrared sebagai pemancar sedangkan pada bagian penerima biasanya terdapat foto transistor, fotodioda, atau inframerah modul yang berfungsi untuk menerima sinar inframerah yang dikirimkan oleh pemancar.
11. Sensor thermistor NTC
Thermistor NTC merupakan komponen Elektronika yang digolongkan sebagai komponen transduser, yaitu komponen ataupun perangkat yang dapat mengubah suatu energi ke energi lainnya. Dalam hal ini, Thermistor merupakan komponen yang dapat mengubah energi panas (suhu) menjadi hambatan listrik. Komponen ini merupakan resistor dengan koefisien temperature negatif yang sangat tinggi yang artinya, apabila temperatur disekitar NTC naik maka resistansinya akan menurun.
12. Op Amp
Operational Amplifier atau lebih dikenal dengan istilah Op-Amp adalah salah satu dari bentuk IC Linear yang berfungsi sebagai Penguat Sinyal listrik. Sebuah Op-Amp terdiri dari beberapa Transistor, Dioda, Resistor dan Kapasitor yang terinterkoneksi dan terintegrasi sehingga memungkinkannya untuk menghasilkan Gain (penguatan) yang tinggi pada rentang frekuensi yang luas.

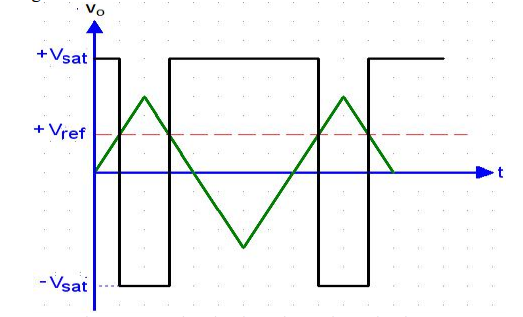

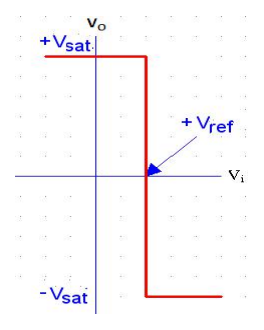

Op Amp sebagai Detector Inverting ( Tegangan Positif)
3. Dasar Teori[Kembali]
SENSOR VIBRASI
Sensor vibrasi adalah suatu alat yang mempunyai fungsi untuk mendeteksi getaran dan akan diubah kedalam sinyal listrik. Sensor getar 801S memiliki sensitivitas yang sangat tinggi terhadap getaran yang ada. Sensor getar 801S mempunyai 2 jenis output yaitu, output analog dan juga ouput digital. Sensitivitas pada output digital dapat di atur dengan potensiometer yang ada pada sensor. Sensor ini dapat membaca suatu nilai output analog berupa ADC untuk mendapatkan nilai dari suatu kondisi getaran yang terjadi disekitar.
Berikut merupakan bentuk grafik dari tiga sensor pada daerah kerja menunjukkan bahwa pada jarak getaran gempa yang semakin dekat, kurva mendekati linier, sehingga sensitivitas sensor semakin besar, sedangkan pada jarak maksimum sensitivitas sensor sangat kecil
Grafik menunjukkan hubungan antara resistansi dan jarak potensial untuk sensitivitas rentang antara pemancar dan penerima inframerah. Resistor yang digunakan pada sensor mempengaruhi intensitas cahaya inframerah keluar dari pemancar. Semakin tinggi resistansi yang digunakan, semakin pendek jarak IR Receiver yang mampu mendeteksi sinar IR yang dipancarkan dari IR Transmitter karena intensitas cahaya yang lebih rendah dari IR Transmitter. Sementara semakin rendah resistansi yang digunakan, semakin jauh jarak IR Receiver mampu mendeteksi sinar IR yang dipancarkan dari IR Transmitter karena intensitas cahaya yang lebih tinggi dari IR Transmitter.
SENSOR MAGNET REED SWITCH
Pengertian Reed switch secara umum merupakan sensor elektrik yang dioperasikan dengan memanfaatkan medan magnet sebagai pengubah kondisinya. Atau secara ringkas disebut sensor magnet karena akan aktif jika terkena lempengan magnet.

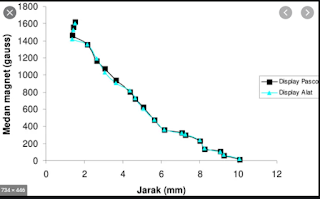

Reed switch dalam pengaplikasian umum banyak digunakan dalam kontrol industri, otomotif, peralatan rumah tangga, komunikasi, medis, keamanan.Grafik sensor Magnet
THERMISTOR
Thermistor adalah salah satu jenis Resistor yang nilai resistansi atau nilai hambatannya dipengaruhi oleh Suhu (Temperature). Thermistor merupakan singkatan dari “Thermal Resistor” yang artinya adalah Tahanan (Resistor) yang berkaitan dengan Panas (Thermal). Thermistor terdiri dari 2 jenis, yaitu Thermistor NTC (Negative Temperature Coefficient) dan Thermistor PTC (Positive Temperature Coefficient). Seperti namanya, Nilai Resistansi Thermistor NTC akan turun jika suhu di sekitar Thermistor NTC tersebut tinggi (berbanding terbalik / Negatif). Sedangkan untuk Thermistor PTC, semakin tinggi suhu disekitarnya, semakin tinggi pula nilai resistansinya (berbanding lurus / Positif).
a. Prosedur percobaan
1) Buka software Proteus
2) Siapkan komponen komponen yang digunakan seperti sensor vibrasi, sensor ir, sensor magnet, sensor thermistor, motor, baterai, logic state, transistor NPN, relay, LED, dan resistor
3) Rangkai komponen komponen tersebut seperti gambar di bawah
4) Jalankan/simulasikan rangkaian
5. Video [Kembali]
6. Download [Kembali]
Download rangkaian disini
Downlaod video disini
Download html disini
Download datasheet sensor vibration disini
Download library sensor vibration disini
Download Datasheet Sensor Infrared disini
Download library sensor ir disini
Download datasheet sensor magnet disini
Download library senor magnet disini
Download datasheet sensor thermistor disini
Download library sensor thermistor disini
Datasheet Op-Amp disini
Datasheet Resistor disini
Datasheet LED disini
Datasheet Relay disini
Datasheet Buzzer disini
Datasheet Transistor NPN disini
Download Datasheet Battery disini
Download Datasheet Motor DC disini
