Rangkaian Kontrol Payung Otomatis

(Sensor Rain)



1. Tujuan[Kembali]

  1. mengetahui bagaimana bentuk dari rangkaian sensor rain untuk aplikasi sederhana payung otomatis di cafe outdoor

  2. mengetahui prinsip kerja dari sensor rain

  3. mengsimulasikannya didalam rangkain proteus

  4. mengetahui apa saja komponen yang dibutuhkan dalam membuat aplikasi sederhana payung otomatis di cafe outdoor

2. Alat dan Bahan [Kembali]

Alat :

 1. DC Voltmeter

Pengertian Voltmeter LENGKAP: Pengertian, Fungsi, Dan Rumus-Rumus

VOLTMETER DC adalah alat ukur yang berfungsi untuk mengetahui beda potensial tegangan DC antara 2 titik pada suatu beban listrik atau rangkaian elektronika.

Bahan :

1. Sensor Rain(hujan)



Rain sensor merupakan sensor yang berfungsi untuk mendeteksi hujan turun atau tidak. Intinya sensor ini jika terkena air pada papan sensornya maka resistansinya akan berubah, semakin banyak semakin kecil dan sebaliknya. Pada sensor ini, terdapat integrated circuit atau IC (komponen dasar yang terdiri dari resistor, transistor, dan lain-lain) komparator yang berfungsi memberikan sinyal berupa logika ‘on’ dan ‘off’.T

2. Resistor

Resistor memiliki nilai hambatan yang berfungsi untuk menghambat dan mengatur arus listrik yang mengalir dalam rangkaian. Resistor memiliki dua pin untuk mengukur tegangan listrik dan arus listrik dengan resistensi tertentu yang dapat menghasilkan tegangan listrik diantara kedua pin. Nilai tegangan terhadap resensi berbanding lurus dengan arus yang mengalir.


 3. Transistor

Transistor adalah alat semikonduktor yang dapat digunakan sebagai penguat sinyal, pemutus atau penyambunng sinyal (switching). Transistor memiliki tiga kaki elektroda, yaitu basis, kolektor, dan emitor.Pada rangkaian kali ini digunakan transistor 2SC1162 bertipe NPN. Transistor ini diumpamakan sebagai saklar, yaitu ketika kaki basis diberi arus, maka arus pada kolektor akan mengalir ke emiter yang disebut dengan kondisi ON. Sedangkan ketika kaki basis tidak diberi arus, maka tidak ada arus mengalir dari kolektor ke emitor yang disebut dengan kondisi OFF. Namun, jika arus yang diberikan pada kaki basis melebihi arus pada kaki kolektor  atau arus pada kaki kolektor adalah nol (karena tegangan kaki kolektor sekitar 0,2 - 0,3 V), maka transistor akan mengalami cutoff (saklar tertutup).


 4. Motor


Contoh Laporan Praktikum Elektronika: Penggerak Motor Satu Arah Dengan  Komponen Transisitor - Belajar Asyik

 Motor Listrik DC atau DC Motor adalah suatu perangkat yang mengubah energi listrik menjadi energi kinetik atau gerakan (motion). Motor DC ini juga dapat disebut sebagai Motor Arus Searah. Seperti namanya, DC Motor memiliki dua terminal dan memerlukan tegangan arus searah atau DC (Direct Current) untuk dapat menggerakannya.

5. Relay

Relay adalah Saklar (Switch) yang dioperasikan secara listrik dan merupakan komponen Electromechanical (Elektromekanikal) yang terdiri dari 2 bagian utama yakni Elektromagnet (Coil) dan Mekanikal (seperangkat Kontak Saklar/Switch). Relay menggunakan Prinsip Elektromagnetik untuk menggerakkan Kontak Saklar sehingga dengan arus listrik yang kecil (low power) dapat menghantarkan listrik yang bertegangan lebih tinggi.

6. Battery

Baterai merupakan alat yang mengubah energi kimia yang tersimpan menjadi energi listrik. Pada percobaa ini, baterai berfungsi sebagai sumber daya.

7. Logicstate



Sebagai pemberi kondisi,jika diberi logika1 maka sensor aktif sedangkan logika 0 sensor tidak aktif.

8. LED

Light Emitting Diode atau sering disingkat dengan LED adalah komponen elektronika yang dapat memancarkan  cahaya monokromatik ketika diberikan tegangan maju. LED merupakan keluarga Dioda yang terbuat dari bahan semikonduktor. Warna-warna Cahaya yang dipancarkan oleh LED tergantung pada jenis bahan semikonduktor yang dipergunakannya.



3. Dasar Teori[Kembali]

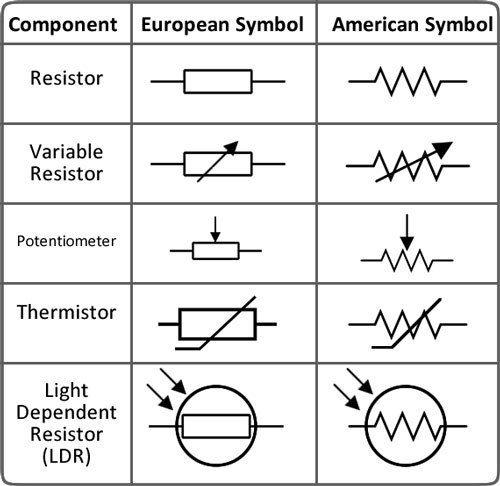

1.resistor





Resistor merupakan salah satu komponen elektronika pasif yang berfungsi untuk membatasi arus yang mengalir pada suatu rangkaian dan berfungsi sebagai terminal antara dua komponen elektronika. Tegangan pada suatu resistor sebanding dengan arus yang melewatinya (V=I R).
Cara menghitung nilai resistansi resistor dengan gelang warna:
1. Masukkan angka langsung dari kode warna gelang pertama
2. Masukkan angka langsung dari kode warna gelang kedua
3. Masukkan angka langsung dari kode warna gelang ketiga
4. Masukkan jumlah nol dari kode warna gelang ke-4 atau pangkatkan angka tersebut dengan 10(10^n)

Resistor di pasaran

2.Transistor npn

Selain digunakan sebagai penguat, transistor biasanya juga dapat digunakan sebagai saklar dalam rangkaian elektronika. Jika ada arus yang cukup besar di kaki basis, transistor akan mencapai titik jenuh. Pada titik jenuh ini transistor mengalirkan arus secara maksimum dari kolektor ke emitor sehingga transistor seolah-olah short pada hubungan kolektor-emitor. Jika arus base sangat kecil maka kolektor dan emitor bagaikan saklar yang terbuka. Pada kondisi ini transistor dalam keadaan cut off sehingga tidak ada arus dari kolektor ke emitor.

3.relay



Pengertian Relay dan Fungsinya – Relay adalah Saklar (Switch) yang dioperasikan secara listrik dan merupakan komponen Electromechanical (Elektromekanikal) yang terdiri dari 2 bagian utama yakni Elektromagnet (Coil) dan Mekanikal (seperangkat Kontak Saklar/Switch). Relay menggunakan Prinsip Elektromagnetik untuk menggerakkan Kontak Saklar sehingga dengan arus listrik yang kecil (low power) dapat menghantarkan listrik yang bertegangan lebih tinggi. Sebagai contoh, dengan Relay yang menggunakan Elektromagnet 5V dan 50 mA mampu menggerakan Armature Relay (yang berfungsi sebagai saklarnya) untuk menghantarkan listrik 220V 2A.

4.selenoid valve

Solenoidvalve elektrik adalah salah satu kran yang dirancang menggunakan solenoida sebagai kontrol nya, kran ini aktif ketika diberikan tegangan minimal 12 volt dengan arus 1,2 Ampere untuk tiap kran. Kran ini hanya mampu on dan off saja karena solenoida pada prinsipnya bekerja pada dua kondisi yaitu hanya on dan offGambar dibawah menunjukan bentuk fisik dan bagian-bagian yang terdapat pada solenoid valve


5.sensor rain


Rain sensor merupakan sensor yang berfungsi untuk mendeteksi hujan turun atau tidak. Intinya sensor ini jika terkena air pada papan sensornya maka resistansinya akan berubah, semakin banyak semakin kecil dan sebaliknya. Pada sensor ini, terdapat integrated circuit atau IC (komponen dasar yang terdiri dari resistor, transistor, dan lain-lain) komparator yang berfungsi memberikan sinyal berupa logika ‘on’ dan ‘off’.T




Gambar 3.2 grafik rain sensor
4. Percobaan [Kembali]

   a.       Prosedur percobaan

1)     Buka software Proteus

2)     Siapkan komponen komponen yang digunakan seperti sensor rain, motor, baterai, logic state, transistor NPN, relay, LED, dan resistor

3)     Rangkai komponen komponen tersebut seperti gambar di bawah

4)     Jalankan/simulasikan rangkaian



 b.      Rangkaian simulasi


Prinsip Kerja:


ketika hujan turun maka sensor rain  akan otomatis membaca dan mendeteksi sehingga memberikan sinyal.saat itu juga transistor memiliki tegangan yang akan dapat menngerakkan relay agar berpindah dan menyebabkan motor bergerak dan payung pun secara otomatis mwmbuka .ketika berlogika nol atau tidak ada hujan maka transistor tidak cukup tegangan untuk menggerakkan relay.


    c. Video



    d. Link Download

Download html disini

                   Downlaod video disini

Download rangkaian disini

                  Download datasheet sensor rain disini

                   Download library sensor rain disini
